隨著“ 雙碳 ” 戰略和節水型社會建設的推進 ， 市政再生水作為城市綠化 、 道路清洗 、 景觀補水等非 飲用用途的重要水源 ，正逐步替代傳統自來水 。但在再生水回用過程中 ，微生物安全始終是監管 和公眾關注的重點 。尤其是在城市道路綠化帶的分散式取水點 ，使用場景具有間隙性 、 高頻次 、 空間受限 、環境暴露等特點 ，傳統消毒技術難以兼顧性能 、體積和可靠性。
安力斯環境依托十余年紫外線消毒技術積累 ， 推出Ext rem中壓系列緊湊型紫外線反應器 ， 專為 市政再生水綠化取水點設計 ，精準解決了該場景下的四大核心痛點 。 下文將對這些痛點及其解決 方案進行詳細解析。
01間隙頻繁使用，如何保證99.99%殺菌可靠性？
01 再生水微生物風險特征
市 政 再 生 水 雖 經 二 級 處 理 和 深 度 處 理 （如 MBR 、 濾 布 濾 池 ） ， 但 仍 可 能 攜 帶 抗 氯 菌 （如 銅 綠 假 單 胞 菌 ） 、 病 毒 （如 諾 如 病 毒 ） 、 寄 生 蟲 卵 等 。 綠 化 取 水 點 每 天 啟 停 10-30 次 ， 每 次 僅 5-20 分 鐘 ， 傳 統 氯 消 毒 存 在 滯 后 性 和 副 產 物 （ 三 鹵 甲烷 ） 風 險 ， 且 難 以 應 對 瞬 時高峰污染。
02 中壓紫外線技術優勢
寬 波 譜 輸 出 （ 200-400nm） ： 覆 蓋 UVC （ 254nm） 、 UVB （ 280-315nm） 、 UVA （ 315-400nm ） ， 可 破 壞 微 生 物 DNA/ RNA 及 細 胞 壁 ， 對 耐 氯 菌 、 病 毒 、 藻 類 均 有 效。
瞬時啟動： 中壓燈管3秒內可達90%功率 ， 無需預熱 ， 滿足綠化取水即開即用需求。
劑 量 冗 余 設 計 ： 按 劑 量 冗 余 選 型 ， 實 際 運 行 中 通 過 強 度 - 流 量 閉 環 控 制 ， 確 保 最 低 劑 量 ， 實現Log-4 （ 99 . 99%） 滅菌率。
03 智能劑量控制策略
在線UV強度傳感器： 實時監測254nm波長強度 ， 精度 ± 1 % ， 數據每秒刷新。
流 量 - 強 度 聯 動 算 法 ： 取 水 閥 開 啟 時 ， 流 量 計 信 號 觸 發 燈 管 功 率 100% 輸 出 ； 若 因 套 管 結垢導致強度下降10 % ， 系統自動補償功率15 % （可調） ， 確保劑量恒定。
云 端 歷 史 追 溯 ： 每 次 取 水 事 件 記 錄 劑 量 、 流 量 和 時 間 戳 ， 支 持 監 管 部 門 掃 碼 查 看 消 毒 憑證。
02 空間受限 ，如何集成安裝？
01 傳統中壓設備體積瓶頸傳 統 中 壓 系 統 通 常 為 電 控 柜 、 反 應 器 和 清 洗 單 元 ， 占 地 超 過 1 . 5 m × 1 m 。 而 綠 化 取 水 點 的地下閥門井僅有DN1000圓形空間 ， 深度不足2米 ， 無法進行吊裝和維修。

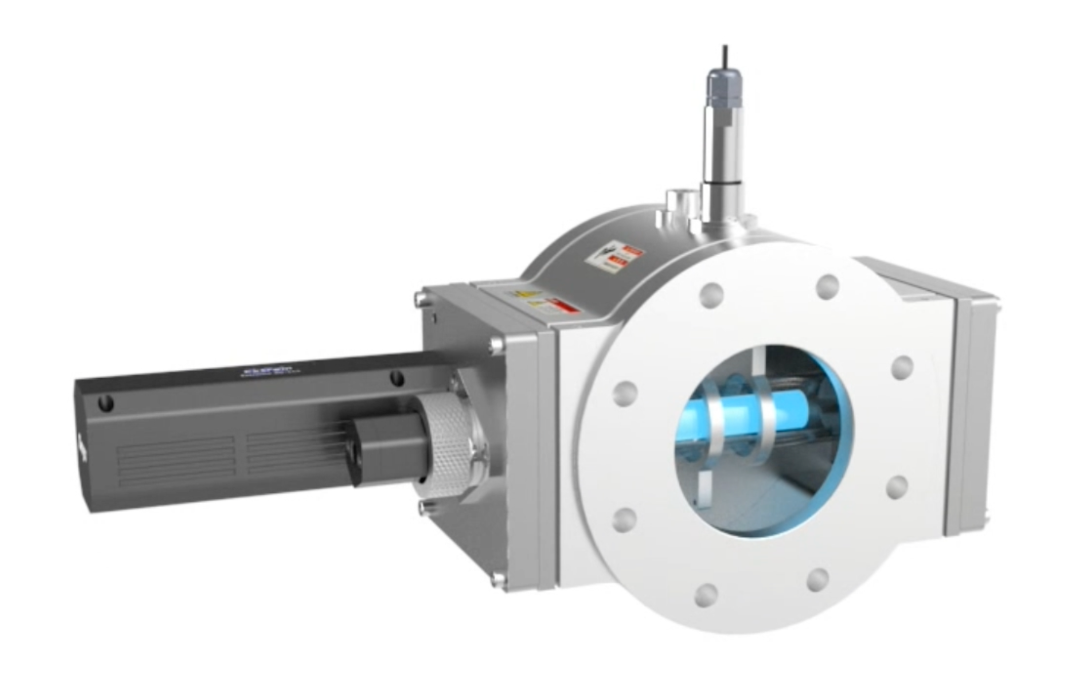

02 Extrem系列緊湊型設計

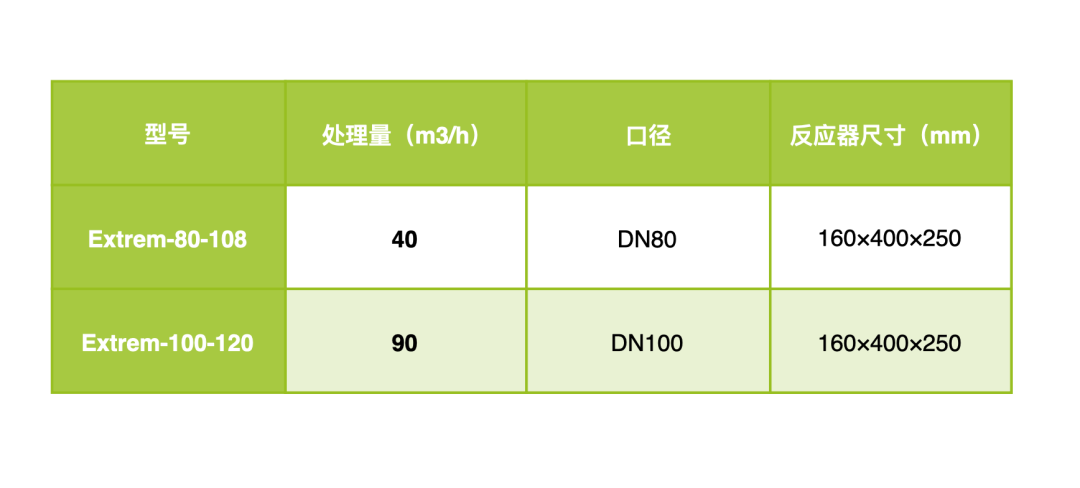

如：
法蘭-反應器一體制造： 進出水口與筒體一體成型 ， 取消旁通管路 ， 節省30%空間。
側 裝 設 計 ： 反 應 器 通 過 取 水 管 縱 向 插 入 閥 門 井 ， 側 部 留 有 空 間 ， 維 修 時 可 整 體 抽 出 ， 無需下井作業。
重量優化： 316L拋光筒體 ， 強度滿足10Bar ， 整機重量小于20kg ， 單人可搬運。
03 安裝案例
北京海淀區某綠化帶取水點：
井室： φ1000 mm × H 1800 mm；
選型： Ext rem-80-108 （ 40m3/h） ；
安裝時間： 2小時 （含接電 、 通水） ；
維護空間： 頂部預留300mm檢修空間 ， 無需破壞路面。
03 IP68防水 +防腐 ，如何抵御長期淹沒？
01 淹沒工況風險
城 市 雨 季 時 井 室 可 能 滿 溢 ， 設 備 需 持 續 浸 泡 72 小 時 ； 北 方 融 雪 劑 （ NaCl 、 CaCl? ) 滲 透 ， 電化學腐蝕風險大。
02 IP68防護設計
· 電 控 柜 ： 316L 不 銹 鋼 雙 門 結 構 ， 門 板 采 用 三 元 乙 丙 膠 條 和 不 銹 鋼 壓 緊 鎖 ， 實 測 無 滲 漏。
· 反 應 器 ： 316L 不 銹 鋼 結 構 ， 電 機 清 洗 部 分 為 IP68 設 計 ， 三 元 乙 丙 膠 條 加 不 銹 鋼 壓 緊 鎖 ， 實測IP68/ 2米72小時無滲漏。
· 線 纜 接 頭 ： 航 空 插 頭 ， 鍍 金 觸 點 配 合 氟 橡 膠 密 封 ， 耐 鹽 霧 1000 小 時 （ GB/ T 2423 . 17 ） 。
· 燈管電纜： PT FE絕緣層 ， 耐UV 、 耐水解 ， -40℃至90℃長期運行。
03 防腐策略
· 電 解 拋 光 ： 反 應 器 內 表 面 Ra≤0 .4μ m ， 無 掛 垢 微 點 ， 點 蝕 電 位 >400mV （ ASTM G61 ） 。
· 異金屬隔離： 電控柜與管道采用絕緣套筒隔離 ， 杜絕電偶腐蝕。· 涂層備選： 外殼部分部件采用復合涂層 ， 耐pH 1 -14 ， 使用壽命超過20年。
04 如何保證長期有效的劑量輸出？
01 套管結垢風險再 生 水 硬 度 為 80-150mg/L ， COD 為 30-50mg/L 。 鐵 錳 離 子 在 高 于 60℃ 時 ， 容 易 在 石 英表面形成羥基氧化鐵膜 ， 導致UVC透過率每年下降。
02 在線機械清洗系統
03 溫度-功率聯動
中 壓 燈 管 在 高 于 40℃ 時 ， 汞 蒸 氣 壓 升 高 ， 效 率 下 降 。 系 統 通 過 在 線 溫 度 傳 感 器 （精 度 ±0 . 1 ℃) , 當溫度超過45℃時自動降低功率10 % ， 避免過熱 ， 同時維持劑量。
冬季低溫 （低于5℃) 時 ， 預熱30秒 ， 防止汞冷凝導致啟動失敗。
04 智能運維
05 經濟性與環保效益
數據對比
以100個取水點計算 ， 每年可節省藥劑費90萬元 ， 減碳65噸。
06 結語與展望
安力斯Extrem中壓系列以“ 小身材、大能量 ”重新定義了分散式再生水消毒標準。其99.99%可 靠性、 IP68防護、零占地、零藥劑 ，為海綿城市和節水型社會提供了安全、綠色、智慧的末端 消毒基礎設施。
